1、電源：額定電壓220V額定頻率50Hz；

2、功率：≤450VA。

3、腰椎牽引行程： 0～200mm，誤差±10mm；

4、頸椎牽引行程： 0～700mm，誤差±50mm；

5、腰椎牽引力： 0～990N，    ≤200時為±10%，或±10N取大值；>200時為±20%， 或±50N取小值；

6、頸椎牽引力： 0～300N，    ≤200時為±10%，或±10N取大值；  >200時為±20%， 或±50N取小值；

7、成角角度：-10°  ～+25°  （可調）誤差±2°；

8、搖擺角度：-25°  ～+25°  （可調）誤差±2°；

9、牽引總時間： 0～60min，誤差為±30s；

10、牽引時間： 0～9min，   誤差為±20s；

11、間歇時間： 0～99s，誤差為±5s；12、加熱溫度：在20℃-60℃范圍內（偏差±5℃），任意可調（熱療功能選

配）

13、安全載荷：牽引床170kg；頸牽座椅135kg。

14、質量：120kg



安裝：

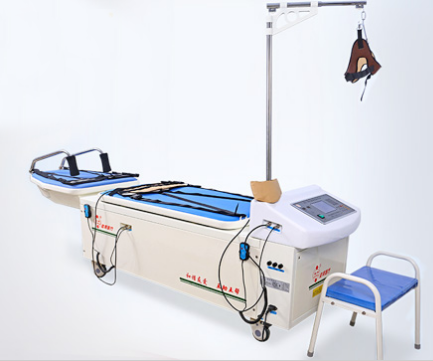

1、打開包裝箱，將牽引床放置在平坦的地面上。安裝好四個腳輪（13）。

2、帶有頸椎牽引裝置的牽引床，將頸牽立桿（4） （不能連同上部的支架一同旋轉，防止鋼絲繩扭曲）旋入操作臺上的圓孔中，擰緊；調整好牽引支架（3）的方向，掛好頸椎牽引帶（1）。

3、將電源線、急退控制手柄線、加熱墊導線按床的標簽提示分別接入相應的插口，再將腰椎牽引帶（8）（9）固定在床面上。

4、將腋托（10）安裝到搖擺床面（11）上。

5、將地線連接線可靠接地。

牽引床的設定操作：

1、 腰椎牽引程序設置及牽引操作

·按“電源開關”接通電源，此時床面會自動復位，如復位不完全，再按“急退”鍵，使床面完全復位，此時牽引床默認為腰椎自動牽引狀態，面膜板上腰椎牽引指示燈亮。注：如接通電源后，設備發出報警聲，按壓“急退手柄”上面的“急退”鍵，手柄指示燈熄滅既可。。

·“設定”鍵按一次：牽引力反白顯示，此時按數字（ 0—9）鍵可輸入?yún)?shù)值（ 0-990N）。注：首次牽引時，力度不應過大，宜由小逐漸調大。

·“設定”鍵再按一次：牽引總時間反白顯示，此時按數字（0—9）鍵可輸入?yún)?shù)值(0- 60min)。

·“設定”鍵再按一次：牽引時間反白顯示，此時按數字（ 0—9）鍵可輸入?yún)?shù)值(0- 9min)。

·“設定”鍵再按一次：間歇時間反白顯示，此時按數字（0—9）鍵可輸入?yún)?shù)值（ 0-99S）。

·“設定”鍵再按一次：左旋角反白顯示，此時按數字（ 0—9）鍵可輸入?yún)?shù)值(0-25°)。

·“設定”鍵再按一次：右旋角反白顯示，此時按數字（ 0—9）鍵可輸入?yún)?shù)值(0-25°)。

·“設定”鍵再按一次：模式窗口數字閃動，再輸入數字（1—8）鍵可選擇相應的牽引模式。

·“設定”鍵再按一次：“病例儲存”窗口數字閃動，再輸入數字（1—20）。按“存儲”鍵，當前的數據存儲于相應的“病歷號”中。此時屏幕上顯示的內容是剛設定好的牽引數值。

注：

1）如果不需要左右旋轉，當設定時需要在“左旋角和右旋角”窗口輸入“00”。

2）左、右旋轉角度既可設定成自動旋轉（此時“左旋角和右旋角”窗口必須輸入需要旋轉角度的數值）；也可手動左右旋轉（此時“左旋角和右旋角”窗口必須輸入“00”  ），按“左”或“右”鍵既可。

3）上、下成角為手動操作，按“上”鍵或“下”鍵，形成“上”或“下”成角；必須在按“牽引”鍵之前完成“成角角度”，牽引開始后，設備進行自行鎖定，不允許再操作。

·患者下肢朝向控制臺仰臥或俯臥于床面上， 醫生可根據病情而定， 然后將牽引帶分別系緊病人的肋骨下緣及胯骨上緣，適當系緊，同時將腋托放到腋部，患者手持控制器，若有不適按“急退”鍵，即可迅速解除牽引力。

·如需熱療加熱墊放到腰下，此時機器默認37℃，可再按“+”或“—”鍵，選取合適的溫度；如不需熱療，按一次“熱療開關”鍵，熱療功能關閉。

·設定完畢后，按“牽引”鍵，牽引床進入自動工作狀態。

·牽引力：當實際牽引力達到設定值時，自動停止?fàn)恳?；?dāng)?shù)陀谠O(shè)定值的80%時，自動補償。

·達到設定的總時間時，發出“滴……”的提示聲，床面做合攏復位動作。（注：有可能不完全復位，那是為保護患者腹肌免受擠壓而設置的固定程序。  ）

·解除牽引帶， 關閉電源，在床上休息片刻離開。

·成角牽引時， 根據病人不同形體和腰椎生理有弧度后突或消失的程度， 手動按“上”  “下”鍵，首先調節至合適的成角角度，再進行“成角牽引”。（注：需要成角牽引時，必須在按“牽引”鍵之前，調整好“成角角度”，牽引過程中，設備不允許此操作。  ）



2、頸椎牽引程序設置及牽引操作

首先按一下“頸/腰椎”切換鍵， 將牽引切換到頸椎牽引功能上來， 面膜板上頸椎牽引指示燈亮。

·“設定”鍵按一次：牽引力反白顯示，此時按數字（0—9）鍵，可輸入?yún)?shù)值（ 0—300N）。注：首次牽引時，力度不應過大，宜由小逐漸調大。

·“設定”鍵再按一次：牽引總時間反白顯示，此時按數字（0—9）鍵，可輸入?yún)?shù)值(0—60min)。

·“設定”鍵再按一次：牽引時間反白顯示，此時按數字（0—9）鍵，可輸入?yún)?shù)值(1—9min)。

·“設定”鍵再按一次：間歇時間反白顯示，此時按數字（0—9）鍵，可輸入?yún)?shù)值(0—99s)。此時屏幕上顯示的內容是剛設定好的牽引數值。

·患者遵醫囑坐在椅子上，手握控制器，拉下頸椎牽引帶套于頸部，可通過調整患者的坐姿、坐椅的位置（面向控制臺或背向控制臺）來調節頸牽所需角度。

·如需熱療，將頸椎加熱帶圍在脖子上，此時機器默認37℃，可再按“+”或“—”鍵選取合適的溫度。如不需熱療，按一次“熱療開關”鍵，熱療功能關閉。

·按“牽引”鍵，頸椎可進行自動化工作。

·當牽引力達到設定值后，自動停止；當?shù)陀谠O(shè)定值的80%時，自動補償；當超過設定值的1 0%時， 牽引力會自動回到設定值， 起到保護的功能。牽引完畢后，設備發出“嘀…嘀…”聲，牽引松弛，摘下牽引帶和加墊，稍休息一會兒即可。

3、加熱操作

在相應牽引模式下，即在腰椎牽引模式下，設定腰椎加熱；在頸椎牽引模式下，設定頸椎加熱。

1）開機時，設備自動選擇加熱，此時加熱溫度默認為37℃。

2）如需調整溫度，按“+”或“-”鍵，可在20-60℃范圍內任意設定加熱溫度。

4、“存儲”鍵和“讀取”鍵的使用

·“存儲”：當光標移動至“病例儲存”，此時按數字（0—9）鍵可設定病歷號（1，2,3···20），再按一次“存儲”鍵，當前的數據存儲在相應的“病歷號”。      例如：設定好牽引參數后，當光標移動至“病例儲存”時，輸入數字“5”后，按“存儲”鍵，當前設定好牽引參數就存儲在相應的“病歷號”  “5”中。存儲其它“病歷號”依次類推。

·“讀取”：當光標移動至“病例儲存”時，此時輸入數字（1或2或3···20），再按一次“讀取”鍵，可讀取相應“病歷號（1，2，3···20）”中已存儲的數據。     例如：當光標移動至“病例儲存”時，輸入數字“5”后，按“讀取”鍵，可讀出病歷號“5”存儲在電腦板上對應的牽引數據。按“牽引”鍵既可牽引。  ·  “存儲”和“讀取”功能，只適用于腰椎牽引，不適用于頸椎牽引功能。



注意事項

“牽引”前，首先檢查“手持式急退控制器”的功能是否正常

1、牽引床接地端子必須可靠接地；

2、由專業技術人員、醫生負責操作使用；

3、使用時電壓不能低于1 98V或高于242V， 否則須加裝2kVA的穩壓電源；

4、首次牽引時，牽引力不宜過大，應由小至大；

5、升降床面嚴禁坐人或放置其他重物；

6、做頸椎牽引時， 檢查鋼絲繩應在輪槽內；

7、牽引時患者必須手持急退控制器，若感到牽引力過大，按下“急退”鍵，即可迅速解除牽引力；

8、本牽引床不要在強電磁輻射的地方使用。

9、電源線要放置在其它物品碾壓或擠壓不到的地方，以防發生觸電或短路的危險。

1 0、當意外斷電情況下， 立即解開牽引帶， 解除牽引力。

11、本機不宜在陽光下曝曬，不能放在有蒸汽、潮濕及有腐蝕性氣體的環境內， 以免造成電子系統受損失靈；頸椎牽引時還應注意：

1）調整好牽引帶的松緊度，避免壓迫喉部及頸動脈。

2）兩側懸?guī)б乳L(zhǎng)，以保證作用力平衡。

3）牽引時病人出現頭痛、頭脹等不適反應時，遵醫囑處理。

腰椎牽引時還應注意：

1）向病人做好解釋，消除病人的緊張情緒，牽引時不要屏氣或用力對抗。

2）胸部牽引帶和腰部牽引帶扎緊時松緊要適度， 兩側牽引繩索拉緊度要一致。



維護保養

1、牽引床工作環境溫度5℃—40℃。

2、各部位應保持清潔，可用毛巾蘸清水擦拭表面（必須切斷電源操作），頸椎牽引帶可以拆下在清水中清洗。

3、停止工作時，切斷電源。

4、出現故障時，要請經過專業培訓的維修人員維修，需要本廠提供服務時請及時與經銷商或本廠服務部聯系， 切不可隨意拆修。

5、更換保險的時候，一定要先切掉電源后再換上同型號的保險管。

6、更換電熱墊、電動推桿及其它電氣部件時，要用本廠提供的相應配件。
